De elektriciteitstoevoer en de elektriciteitsmeter

1.   De Franse elektrische installatie.
2.   De elektriciteitstoevoer en de elektriciteitsmeter
3.   De hoofdschakelaar
4.   De groepenkast
5.   De aarding
6.   De leidingaanleg
7.   Speciale schakelingen
8.   Losse elektra tips
9.   Aanbevolen boeken.
10. Aanbevolen websites en de veranderende NF C 15-100 normen.

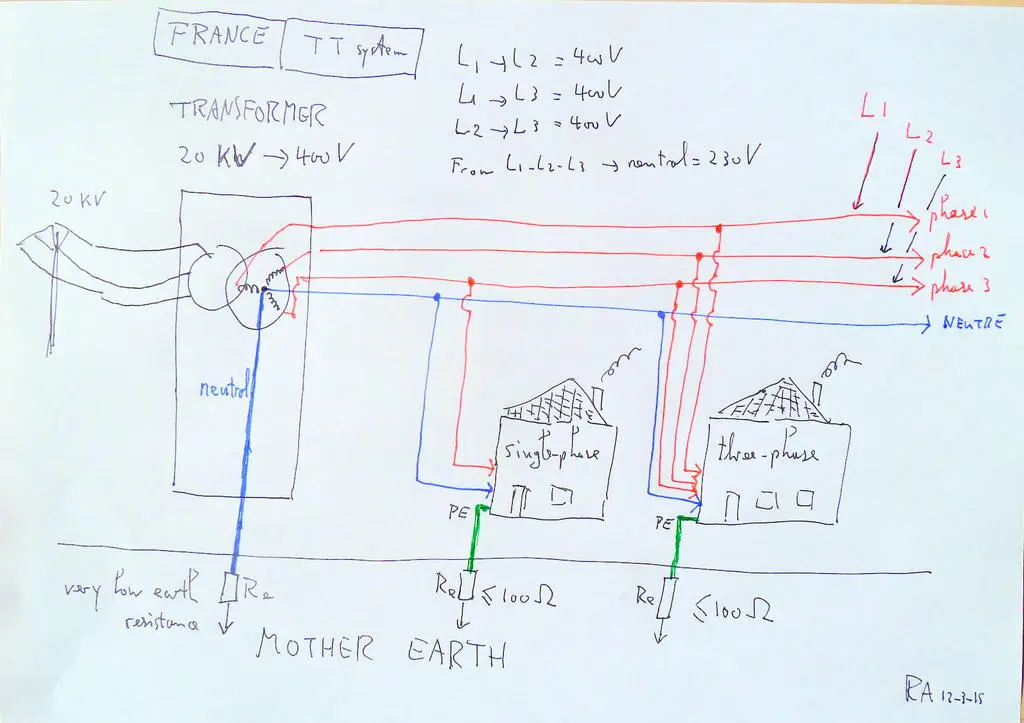

De energieproducent, meestal dus de EDF, en de energietransporteur, de ERDF (in mei 2016 omgedoopt tot ENEDIS), leveren tegenwoordig voor de kleinere vermogens bij particulieren het liefst een enkelfasige 230 Volt (monophasé) aansluiting. Dat zijn twee draden: une phase et un neutre. In het verleden werd op het platteland gezien de grote afstanden vaak een driefase (triphasé) aansluiting geleverd. Drie fasedraden en één neutrale draad. Op elk van die fasedraden staat 230 Volt ten opzichte van de neutrale draad en tussen die fasedraden staat een levensgevaarlijke spanning van 400 Volt. Het ontwerpen van zo’n driefase-installatie vergt een zorgvuldige berekening van de belasting die je op elk van die fasedraden aansluit. Wordt slechts één daarvan te zwaar belast, dan treedt de stroombeveiliging van de hoofdschakelaar (disjoncteur de branchement) in werking en zit het hele huis zonder stroom. Dat is niet handig en leverde de EDF te veel storingsmeldingen op. Daarom worden woonhuizen bij voorkeur enkelfasig aangesloten. Driefasig voor zeer grote installaties of wanneer er apparaten (elektromotoren, warmtepomp) staan opgesteld die beslist triphasé moeten worden gevoed. En die kom je wel tegen in een werkplaats, in een fabriek of op een boerderij, maar slechts sporadisch in een Franse woning. Monophasé tot maximaal 18 kVA (90 ampère) is voor de nieuwbouw en renovatie inmiddels verleden tijd. Vanaf april 2011 geldt er een maximum van 12 kVA (60 ampère) voor een enkelfasige aansluiting.

Dat neemt niet weg dat je op het Franse platteland nog heel wat oudere driefase-installaties tegenkomt met een vrij klein vermogen. Uit een vorige eeuw, toen er aanvankelijk maar hier en daar een lampje hing, en misschien nog ergens een oude buizenradio, une poste TSF. Voor de ruimschoots van elektrische apparaten voorziene 21e eeuwse mens wat lastig. Want bij bijvoorbeeld 30 ampère in totaal (6 kVA) heb je per fase slechts 10 ampère tot je beschikking. Zet je een waterkoker aan op het moment dat de wasmachine aan het opwarmen is, dan ga je al snel over dat maximum van 10 ampère heen en schakelt de disjoncteur de branchement (DB) alles uit. Daarom valt het aan te raden zo’n triphasé aansluiting om te laten zetten naar monophasé. Dan grijpt de DB pas in wanneer het totale stroomverbruik boven de 30 ampère komt.

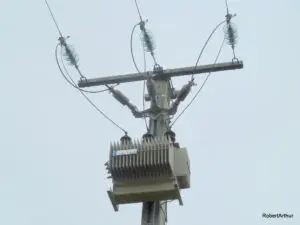

Het is niet gezegd dat de ENEDIS zo’n verzoek altijd kan honoreren. Dat hangt af van belasting die het stroomnet aankan, omdat je voor een enkelfase stroomtoevoer dikkere bekabeling nodig hebt. Wanneer er nog wat verouderde en vrij dunne bedrading door het landschap kronkelt, in combinatie met steeds meer abonnees, dan zou de spanningsval te groot kunnen worden. De energieleveranciers zijn wettelijk verplicht een spanning af te leveren binnen bepaalde minimum en maximumgrenzen: tussen de 207 en 253 volt voor monophasé en tussen de 360 en 440 volt voor triphasé. Is het voorspelbaar dat de spanning beneden die ondergrens zou kunnen gaan zakken, dan zegt de ENEDIS  nee tegen zo’n verzoek. En is het hopen op un renforcement du réseau: een wat zwaardere hoogspanningstransformator en nieuwe bekabeling. Mede gezien de torenhoge koperprijzen worden dit soort verbeteringen van de infrastructuur op het dun bevolkte platteland slechts mondjesmaat ter hand genomen. En zelfs wanneer lokale bestuurders zeggen dat het zo echt niet langer kan, blijft het afwachten wat de machtige ENEDIS beschikt.

elektriciteitsmeter

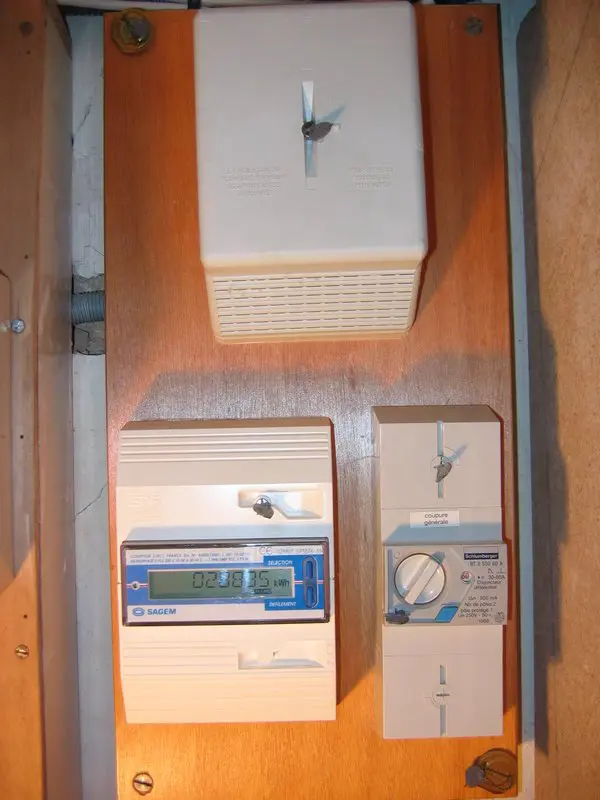

Moderne digitale meter met hoofdschakelaar

Op de elektrameter (compteur) en de hoofdschakelaar (disjoncteur de branchement) wordt aangegeven wat voor aansluiting het is: in een rechthoekje staat ‘230 V’ of ‘3 x 230’. Of misschien ook nog ‘220 V’ bij de oudere generatie meters. Andere vindplaats: de achterkant van de EDF facture vermeldt onderaan alle gegevens van uw aansluiting. Nu we het dan toch hebben over de EDF rekening: het is een fabeltje dat een driefasen aansluiting duurder is dan een enkelfasige. Het enige dat telt voor uw vaste lasten, uw abonnement-annuel, is het totale vermogen in kVA, de puissance souscrite.

1.2. Afhankelijk van de ouderdom van de installatie bevinden de stroombeveiliging, een elektro-mechanische meter en de hoofdschakelaar (coupe circuit, compteur, disjoncteur de branchement) zich binnenshuis, of (deels) buitenshuis. Zeker bij oudere aansluitingen op de campagne is het soms even puzzelen hoe het allemaal is aangesloten. Tegenwoordig zijn de regels wat strakker. Wanneer er vanaf het huis tot aan de erfafscheiding een afstand van meer dan 30 meter moet worden overbrugd, komen de meter en hoofdschakelaar buiten aan de weg te staan. Dit is een branchement van het type 2. En gaat de toevoerbedrading naar het huis in principe ondergronds die kant uit. Wanneer de afstand minder dan 30 meter bedraagt komt de EDF rechtstreeks uw huis binnen (type 1), en ziet het er uit als op de foto hierboven, een klassieke opstelling. Een meterbord met daarop een kastje met daarin wat ooit in Nederland de gemeente zekering werd genoemd (coupe circuit), een moderne elektronische meter (lichtgrijs/crème van kleur, met digitale uitlezing) en de hoofdschakelaar.

Tot en met deze disjoncteur de branchement (DB) is het côté fournisseur of domaine publique.  Dus handen af voor de bricoleur of de door hem ingehuurde electricien. Daar mag alleen de EDF of de ERDF wat doen, en dus de bekende loodjes (nu van plastic) om dat duidelijk te maken. Maar vanaf de uitgang van de hoofdschakelaar is alles côté client, domaine privé d’utilisateur. Daar begint de verantwoordelijkheid van de eigenaar en zijn de NFC 15-100 regels van toepassing. Vandaar gaat de stroom dus richting groepenkast. Drie namen daarvoor:  tableau électrique, tableau de répartition of tableau de distribution. Volgens de nieuwe regels is er in beide situaties buiten aan de weg een plastic kast, een coffret coupe-circuit individuel.  Bij het type 2 aansluiting in gezelschap van een tweede kastje met daarin de meter en de hoofdschakelaar. In de praktijk kom je ook een tussenvorm tegen uit het verleden, tot eind van de tachtiger jaren zo aangelegd: fusibles EDF en compteur buiten bij het hek en de disjoncteur de branchement een meter of twintig verderop binnenshuis  bij de groepenkast.

1.3. De meter en de hoofdschakelaar zijn bevestigd op een houten montagebord (le panneau de contrôle) of zijn vanaf 1996 in de modernere installaties geïntegreerd in een grote kunststof kast, la gaine technique de logement (GTL) geheten. Daarin zijn alle elektrische aansluitingen ondergebracht: stroom, telefoon, netwerk, televisie. Op het houten montagebord – de meest voorkomende situatie denk ik – zit òf een klassieke elektro-mechanische draaischijf meter (zwart, blauw, doorzichtig plastic) voorzien van één of twee tellers, òf de moderne elektronische meter. Wanneer er een aansluiting voor dag/nachtstroom is zijn er op de ouderwetse meter twee uitleesvensters voor het verbruik, met hc en hp aangeduid. De afkorting hc staat voor heures creuses (nachttarief) en hp voor heures pleines (dagtarief). De uitlezing van de elektronische meter springt bij de overgang naar één van beide tarieven automatisch over naar de daarbij behorende uitlezing. Met behulp van de twee zwarte drukknopjes op de meter kunnen de verbruiksgegevens en andere instellingen op dit LCD-paneeltje worden uitgelezen. Deze laatste generatie elektronische meters kan ook overweg met het zogenaamde option tempo abonnement.




1.4. De opvolger van de huidige generatie digitale meters  is er ook al. Een “smart meter”,  Linky geheten. De Europese Commissie heeft besloten dat in 2020 tachtig procent van de huishoudens in de EU lidstaten via een slimme meter zijn elektriciteit binnen moet krijgen. De invoering in Frankrijk heeft veel aanloopproblemen gekend maar begint nu langzamerhand op gang te komen. De plaatsing is overigens verplicht. Maar niet iedereen accepteert dat zonder slag of stoot. In ieder geval geen meteropnemer meer aan de deur wanneer u er niet bent. En goed nieuws voor zonnepaneel bezitters: via de slimme meter kan ook de productie gemeten worden wanneer u teruglevert aan het stroomnet. Daarmee kan een tweede aparte meter voor dat doel achterwege blijven, dat scheelt weer iets in de installatiekosten.

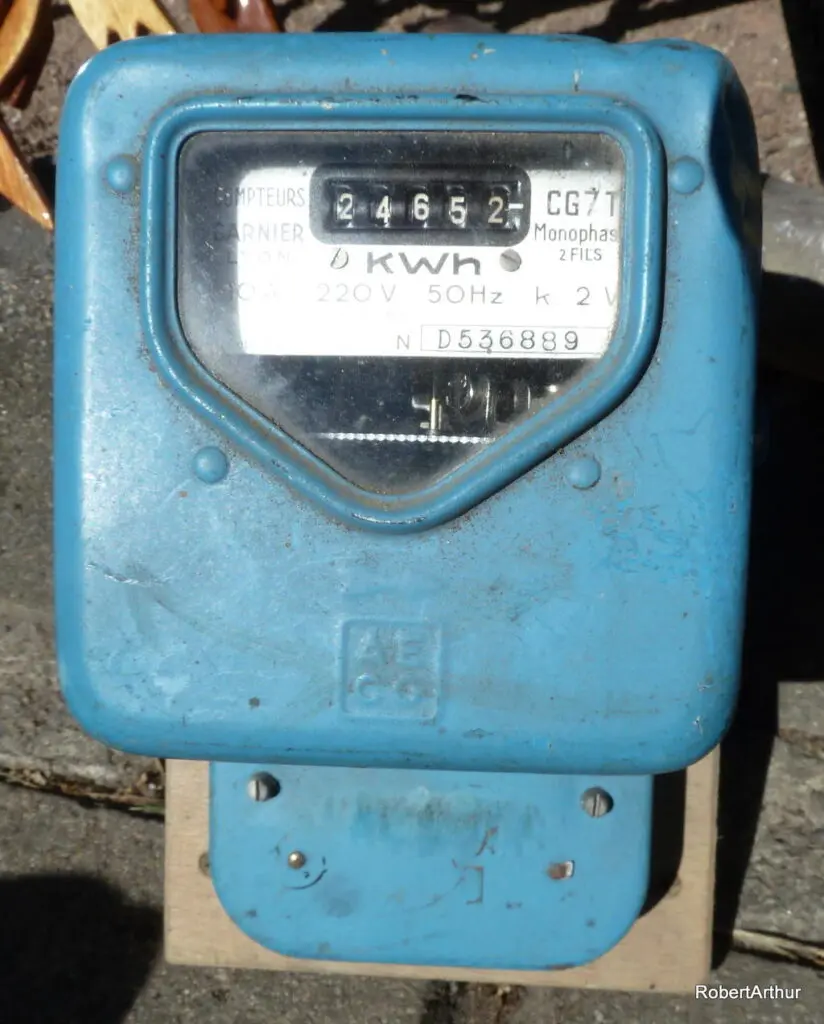

Fin de vie, le fameux compteur bleu, in 1963 geïntroduceerd, nagenoeg onverwoestbaar, nu in 2017 op een vide-greniers  na misschien wel 54 jaar trouwe dienst.
