Hoeveel verwarmingsvermogen heeft uw huis nodig?
Een begrijpelijke warmteverliesberekening volgens de huidige bouwfysica — van muren en ramen tot ventilatie, koudebruggen en de Franse wintertemperatuur.
Eerst het belangrijkste verschil
Het warmteverlies wordt uitgedrukt in watt of kilowatt. Het zegt hoeveel verwarmingsvermogen op een koude ontwerpdag nodig is om de gewenste binnentemperatuur vast te houden.
Een te kleine installatie haalt bij strenge kou de ingestelde temperatuur niet. Een sterk overgedimensioneerde installatie kan vaak en kort in- en uitschakelen, minder rustig regelen en onnodig duur zijn. Bij modulerende ketels en warmtepompen moet daarom niet alleen het maximale vermogen kloppen, maar ook het minimale vermogen en het regelbereik.
Dat is iets anders dan het jaarlijkse energiegebruik in kWh. Een DPE schat de energieprestatie over een jaar; een warmteverliesberekening dimensioneert de installatie voor ongunstige wintercondities. De actuele Europese rekenmethode is vastgelegd in NF EN 12831-1. Deze berekent de nominale warmtelast per ruimte en voor het hele gebouw.[1]
Transmissie
Warmte stroomt door dak, muren, ramen, deuren en vloer naar buiten of naar een koudere ruimte.
Luchtverversing
Ventilatie en ongecontroleerde kieren voeren warme binnenlucht af en brengen koude lucht naar binnen.
Koudebruggen
Aansluitingen bij vloeren, daken, kozijnen en hoeken geleiden plaatselijk extra warmte.

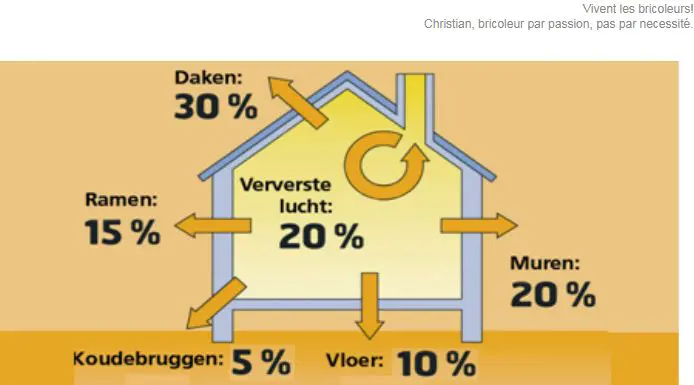

Het huis als een lekkende emmer
De verwarmingsinstallatie vult voortdurend aan wat via de gebouwschil en de lucht verdwijnt. De benodigde capaciteit is daarom de som van alle verliezen bij de gekozen binnen- en buitentemperatuur.
Φtotaal = Φtransmissie + Φlucht + eventuele opwarmcapaciteitIn gewone taal: totaal warmteverlies = verlies door muren, dak, ramen en vloer + verlies door ventilatie en kieren + eventueel extra vermogen om het huis sneller op te warmen.
Wat betekenen de symbolen?
De Griekse hoofdletter Φ heet phi. In dit artikel betekent Φ steeds: een hoeveelheid warmtevermogen in watt. De kleine tekst onder het symbool vertelt om welk soort warmteverlies het gaat.
| Symbool | Uitgesproken als | Betekenis in gewone taal | Eenheid |
|---|---|---|---|
| Φ | phi | Warmteverlies of benodigd warmtevermogen. | watt (W) |
| Φtotaal | phi totaal | Alle warmteverliezen bij elkaar opgeteld. | watt (W) |
| Φtransmissie | phi transmissie | Warmte die door muren, ramen, deuren, dak, vloer en koudebruggen verdwijnt. | watt (W) |
| Φlucht | phi lucht | Warmte die verloren gaat door ventilatie en ongecontroleerde kieren. | watt (W) |
| U | u-waarde | Hoe gemakkelijk een constructiedeel warmte doorlaat. Een lagere U-waarde isoleert beter. | W/(m²·K) |
| A | oppervlak A | Het gemeten oppervlak van het constructiedeel. | vierkante meter (m²) |
| ΔT | delta T | Het temperatuurverschil tussen beide zijden. Voor een verschil maakt 1 kelvin precies evenveel uit als 1 graad Celsius. | kelvin (K) |
| ψ | psi | Warmtedoorgang van een koudebrug per strekkende meter. | W/(m·K) |
| L | lengte L | De lengte van een aansluiting of koudebrug. | meter (m) |
| qv | luchtdebiet q-v | De hoeveelheid lucht die per uur wordt ververst. | m³ per uur |
Cerema onderscheidt bij een werkelijk warmte-evenwicht eveneens verliezen door de gebouwschil, luchtverversing en infiltratie. Het instituut benadrukt dat ventilatiedebieten en raamopening in de praktijk lastig exact te meten zijn.[3]
Stap 1 — Kies de ontwerpcondities
Een installatie wordt niet berekend met de jaargemiddelde temperatuur, maar met een lokale buitentemperatuur voor de berekening. In Frankrijk hangen de normwaarden samen met de klimaatzone en hoogte. Gebruik daarom niet automatisch −20 °C voor ieder Frans huis. De nationale aanvulling bij EN 12831 bevat Franse standaardwaarden voor deze berekening.[2]
Binnen
Leg per ruimte een gewenste temperatuur vast. Een badkamer, woonkamer en slaapkamer hoeven niet dezelfde ontwerptemperatuur te hebben.
Buiten
Neem de geldige lokale basistemperatuur en corrigeer waar de Franse methode dat verlangt voor de hoogteligging.
Niet doen: de laagste temperatuur die ooit in de streek is gemeten gebruiken. Daarmee wordt de installatie doorgaans onnodig groot. De norm rekent met vastgelegde ontwerpcondities, niet met een absoluut kouderecord.[1]
Stap 2 — Bereken elk vlak van de gebouwschil
Voor ieder onderdeel zijn drie gegevens nodig: het oppervlak A, de warmtedoorgangscoëfficiënt U en het temperatuurverschil ΔT.
Φ = U × A × ΔTIn gewone taal: warmteverlies = warmtedoorgang × oppervlak × temperatuurverschil.
| Symbool | Betekenis | Eenheid | Praktische uitleg |
|---|---|---|---|
| Φ | Warmteverlies | W | Het vermogen dat continu moet worden aangevuld. |
| U | Warmtedoorgang | W/(m²·K) | Hoe lager U, hoe beter het constructiedeel isoleert. |
| A | Oppervlak | m² | Netto oppervlak: bij een muur worden ramen en deuren afgetrokken. |
| ΔT | Temperatuurverschil | K | 21 °C binnen en −5 °C buiten geeft 26 K verschil. |
R-waarde en U-waarde
De R-waarde is de warmteweerstand van een laag. Bij een volledige wand worden de weerstanden van alle lagen en de binnen- en buitenoppervlakken samengenomen. In de eenvoudige vorm geldt U = 1/Rtotaal. Een oude natuurstenen muur kan niet betrouwbaar worden beoordeeld op dikte alleen: steensoort, mortel, vocht, binnenafwerking en eventuele luchtlagen beïnvloeden de uitkomst.
Voorbeeld: een raam van 1,5 m² met U = 5,0 W/(m²·K), bij 21 °C binnen en −5 °C buiten:
5,0 × 1,5 × 26 = 195 W warmteverlies.
Voor een vloer op de grond is U × A × het volledige binnen-buitenverschil slechts een grove benadering. De grondtemperatuur volgt de buitenlucht niet direct; de geometrie, randzone en bodem spelen mee. Een normberekening behandelt dit daarom afzonderlijk.
Stap 3 — Vergeet koudebruggen niet
Een koudebrug is vaak geen vlak maar een aansluiting: muur–vloer, muur–dak, buitenhoek of kozijnrand. Het bijbehorende lineaire verlies wordt berekend met de lengte L en de lineaire warmtedoorgang ψ (psi).
Φkoudebrug = ψ × L × ΔTIn gewone taal: verlies door een koudebrug = warmteverlies per meter × lengte van de aansluiting × temperatuurverschil.
De geïsoleerde wand remt de warmtestroom. Bij een onderbreking in de isolatielaag zoekt warmte echter de gemakkelijkste weg naar buiten.
De aansluiting van gevel en vloer vormt een snellere route voor warmte: de koudebrug. Daarom wordt deze lengte afzonderlijk meegerekend.
Bij gerenoveerde gebouwen kan het relatieve aandeel van koudebruggen juist groter worden wanneer de vlakken goed zijn geïsoleerd maar aansluitingen niet zijn aangepakt. Cerema beschrijft de onderbreking van isolatie bij gevel–dak als een herkenbare koudebrug en neemt koudebruggen afzonderlijk op in verliesanalyses.[4]
Stap 4 — Ventilatie en kieren apart beoordelen
Voor het opwarmen van aangevoerde buitenlucht wordt vaak de volgende natuurkundige benadering gebruikt:
Φlucht = 0,34 × qv × ΔTIn gewone taal: ventilatieverlies = warmte-inhoud van lucht × hoeveelheid ververste lucht per uur × temperatuurverschil.
Hier is qv het luchtdebiet in m³ per uur. De kleine letter v onder de q geeft aan dat het om een volumestroom gaat. De factor 0,34 staat voor de benaderde hoeveelheid warmte die nodig is om één kubieke meter lucht één graad op te warmen. Gebruik het ontwerpdebiet van de ventilatie plus een onderbouwde infiltratiebijdrage. Een standaardaanname van één of twee complete luchtwisselingen per uur voor ieder huis is te grof.
Infiltratie verandert bovendien met wind, geveloriëntatie, hoogte en de verdeling van lekken. Wind veroorzaakt overdruk aan de aangeblazen zijde en onderdruk aan de luwzijde. Daardoor is een zichtbaar kiertje niet rechtstreeks te vertalen naar één vast luchtdebiet voor alle weersomstandigheden.
Gecontroleerde ventilatie
Lucht via roosters, afzuiging of VMC. Bij balansventilatie met warmteterugwinning telt de effectieve warmteterugwinning mee.
Infiltratie
Ongecontroleerde lucht door naden, schoorstenen, oude kozijnen en andere lekken. Een luchtdichtheidstest geeft veel betere invoer dan een gok.
Een dubbelstroom-VMC kan ventilatieverliezen beperken doordat een warmtewisselaar warmte uit de afgevoerde lucht terugwint.[5] Na kierdichting of vervanging van ramen moet de ventilatie bewust worden gecontroleerd: minder toevallige lekkage is geen vervanging voor gezonde, ontworpen luchtverversing.[6]
Stap 5 — Per ruimte optellen
- Teken de verwarmde zone. Noteer welke aangrenzende ruimten buiten, grond, onverwarmd of anders verwarmd zijn.
- Meet netto oppervlakken. Splits muren, ramen, deuren, plafond en vloer.
- Bepaal U-waarden. Gebruik betrouwbare constructiegegevens; werk met een bereik als de opbouw onzeker is.
- Bereken transmissie. Pas per scheidingsvlak het passende temperatuurverschil toe.
- Voeg koudebruggen toe. Gebruik ψ-waarden en lengtes waar die beschikbaar zijn.
- Bereken luchtverliezen. Houd ontwerpventilatie en infiltratie uit elkaar.
- Tel per ruimte op. Dit resultaat bepaalt onder meer het radiator- of vloerverwarmingsvermogen in die ruimte.
- Controleer het systeem. Een warmtebron moet het vermogen ook leveren bij de gekozen buitentemperatuur en de vereiste watertemperatuur.
Drie manieren van rekenen
Niet iedere berekening heeft hetzelfde doel. Een grove controle kan nuttig zijn bij een eerste verkenning, maar is niet voldoende om een ketel, warmtepomp of radiatoren definitief te kiezen.
1. Vuistregel per m² of m³
Alleen als snelle orde van grootte. Een kengetal kan klimaat, hoogte, ventilatie, materiaalopbouw en koudebruggen niet betrouwbaar vertegenwoordigen.
2. Eenvoudige buitenschil
Geschikt om zelf inzicht te krijgen. Tel U × A × ΔT voor de vlakken op en voeg koudebruggen en luchtverliezen afzonderlijk toe.
3. NF EN 12831-1
De professionele route. Rekent per ruimte en behandelt ontwerpcondities en verliesposten systematisch.[1]
De uitkomsten horen niet automatisch in deze volgorde te liggen. Een grovere methode geeft niet per definitie een hoger vermogen. Dat hangt volledig af van de gekozen kengetallen en veiligheidsmarges.

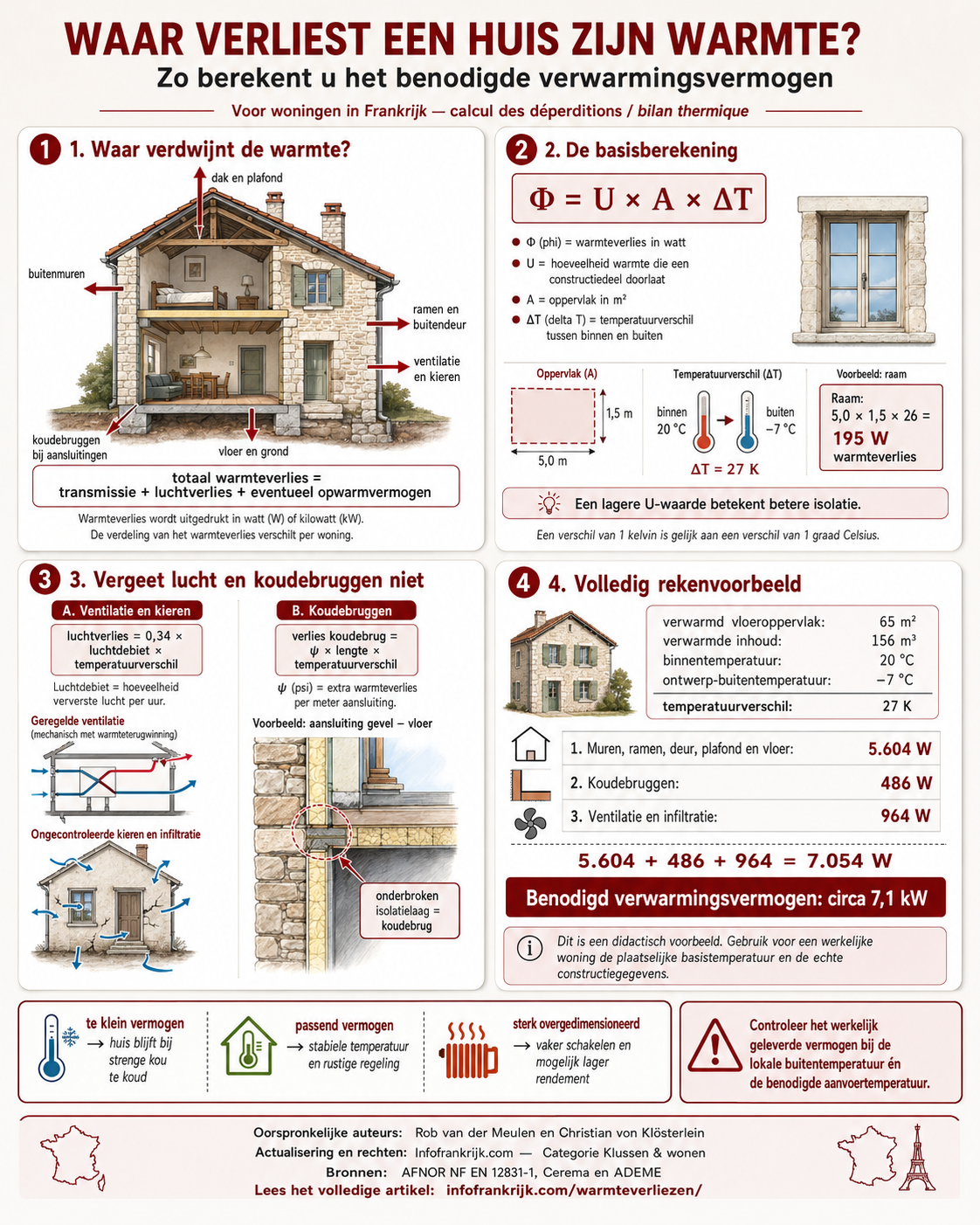

Volledig rekenvoorbeeld: een klein Frans huis
We nemen een woning met 65 m² verwarmd vloeroppervlak en 156 m³ verwarmde inhoud. De gevels bestaan uit dik natuursteen, de ramen hebben enkelglas en boven de vertrekken ligt een onverwarmde comble perdu. Voor een leesbaar voorbeeld gebruiken we één gemiddelde binnentemperatuur van 20 °C en een lokale ontwerp-buitentemperatuur van −7 °C. In een echte berekening worden de temperaturen en verliezen per vertrek bepaald.
Dit zijn leswaarden, geen universele materiaalwaarden. De U-waarde van natuursteen, een vloer op de grond en een zoldervloer moet voor de werkelijke constructie worden vastgesteld. De lokale Franse basistemperatuur moet eveneens voor de gemeente en hoogteligging worden gecontroleerd.[2]
1. Transmissie door de vlakken
| Constructiedeel | Oppervlak A | U-waarde | U × A | Verlies bij ΔT = 27 K |
|---|---|---|---|---|
| Natuurstenen buitenmuren, netto | 78 m² | 1,25 W/(m²·K) | 97,5 W/K | 2.633 W |
| Ramen met enkelglas | 9 m² | 5,2 W/(m²·K) | 46,8 W/K | 1.264 W |
| Buitendeur | 2 m² | 3,0 W/(m²·K) | 6,0 W/K | 162 W |
| Plafond onder onverwarmde zolder | 65 m² | 0,18 W/(m²·K) | 11,7 W/K | 316 W |
| Vloer op de grond, equivalente leswaarde | 65 m² | 0,70 W/(m²·K) | 45,5 W/K | 1.229 W |
| Subtotaal vlakken | 207,5 W/K | 5.604 W |
2. Koudebruggen
Voor alle aansluitingen samen nemen we in dit lesvoorbeeld een lineaire verliescoëfficiënt van 18 W/K. Bij 27 K temperatuurverschil is het aanvullende verlies:
18 × 27 = 486 W
3. Ventilatie en infiltratie
Het onderbouwde gezamenlijke ontwerpdebiet wordt in dit voorbeeld gesteld op 105 m³/h. Dat is nadrukkelijk geen vast ventilatievoud voor iedere woning.
0,34 × 105 × 27 = 964 W
4. Totaal benodigd vermogen bij de ontwerpcondities
Vlakken 5.604 W + koudebruggen 486 W + lucht 964 W
7.054 W ≈ 7,1 kW
Die 7,1 kW is de stationaire warmtelast bij 20 °C binnen en −7 °C buiten. Een eventuele opwarmcapaciteit wordt daarna bewust en afzonderlijk beoordeeld. Warm tapwater valt niet onder deze ruimteverwarmingsberekening.
5. Verdeling per vertrek
Voor radiatoren of vloerverwarming wordt dezelfde berekening per kamer uitgevoerd. De som van alle kamers hoort aan te sluiten bij het gebouwtotaal; aangrenzende ruimten met verschillende temperaturen moeten daarbij afzonderlijk worden behandeld.
Belangrijk bij een warmtepomp: vergelijk de 7,1 kW niet zonder meer met het grote vermogen op de brochure. Controleer hoeveel vermogen het gekozen toestel bij −7 °C buiten en de benodigde aanvoertemperatuur werkelijk levert. De actuele ADEME-documentatie verlangt dat ontwerpers onder meer de basistemperatuur, gebouwverliezen, aanvoertemperatuur en geleverde warmtepompcapaciteit vastleggen.[7]
En de opwarmtoeslag?
Extra vermogen kan wenselijk zijn wanneer een zwaar gebouw na langdurige temperatuurverlaging snel moet opwarmen. Maar een vaste toeslag van 15% op alleen het transmissieverlies is geen algemene natuurwet. De passende toeslag hangt onder meer af van gebruikspatroon, gewenste opwarmtijd, thermische massa en regeling.
Stenen muren en vloeren kunnen veel warmte opslaan en vragen bij het opwarmen tijdelijk extra energie. Lichte houten constructies slaan doorgaans minder warmte op. Die thermische massa verandert vooral hoe snel de binnentemperatuur reageert; zij is niet hetzelfde als het blijvende transmissieverlies bij een eenmaal stabiele temperatuur.
Bij een woning die continu of met beperkte nachtverlaging wordt verwarmd, kan een grote toeslag leiden tot onnodige overdimensionering. Bij een tweede huis dat in de winter koud staat en snel comfortabel moet worden, is herstelvermogen juist een afzonderlijke ontwerpkeuze. Laat dit bij een professionele berekening expliciet vermelden in plaats van het stilzwijgend in het ketelvermogen te verstoppen.
Wat u aan een installateur moet vragen
Wel vragen
Een calcul des déperditions pièce par pièce selon NF EN 12831-1, met basistemperatuur, U-waarden, ventilatie, koudebruggen en het resultaat per vertrek.
Niet accepteren
Alleen “x watt per m²”, het vermogen van de oude ketel, of een advies dat uitsluitend is gebaseerd op woonoppervlak en bouwjaar.
De kern:
meet de woning, bereken de verliezen per ruimte en kies pas daarna de warmtebron en afgiftesystemen.
W → kW
Bronnen en actualiteit
- AFNOR — NF EN 12831-1, Méthode de calcul de la charge thermique nominale, publicatie 8 september 2017; geraadpleegd 23 juli 2026. AFNOR vermeldt dat deze norm de oude NF EN 12831 van maart 2004 vervangt.
- AFNOR — NF P52-612/CN, Franse nationale aanvulling op NF EN 12831, geraadpleegd 23 juli 2026.
- Cerema — Performance du bâti, 22 januari 2016; geraadpleegd 23 juli 2026.
- Cerema — Performance du bâti: enveloppe, ponts thermiques en étanchéité, 6 april 2018; geraadpleegd 23 juli 2026.
- Cerema — Guide ventilation mécanique contrôlée, november 2016; geraadpleegd 23 juli 2026.
- Cerema — Air intérieur, air extérieur et énergie, 23 augustus 2019; geraadpleegd 23 juli 2026.
- ADEME — BAR-TH-179, dimensionering collectieve lucht/water-warmtepomp, document beschikbaar in 2026; geraadpleegd 23 juli 2026.
- AFNOR Norm’Info — NF EN 12831-1, publicatie 8 september 2017; geraadpleegd 23 juli 2026. In juli 2025 is een ontwerp voor herziening gepubliceerd; op 23 juli 2026 is in de geraadpleegde AFNOR-informatie geen definitieve vervangende Franse editie vastgesteld.
