Even iets ophangen


BEVESTIGINGEN  EN  PLUGGEN

Wat kan je aan een muur ophangen?
         Pluggen en bevestigingsmiddelen voor de diverse wandmaterialen.
Even iets aan de muur ophangen …

In ieder huis moet iets opgehangen of aan de muur bevestigt worden. Of er moeten kozijnen van ramen en deuren vastgezet worden. In Nederland met zijn uit bakstenen gemetselde of gebetoneerde muren is dat eenvoudig:
men gebruikt één soort plasticpluggen voor alles, hooguit keilbouten voor erg zware dingen.
Met de gevarieerde bouwtechnieken in Frankrijk dient men zijn bevestigings­technieken selectiever toe te passen. De in oude huizen bij modernisering veelal geplaatste lichte binnenmuren of gipskartonnen voorzetwanden of niet-dragende muren van gasbeton (béton cellulaire) vragen ook om een bijzondere benadering.1. Basisregel:
Hoe makkelijker in een materiaal een gat te boren is des te moeilijker het is hieraan iets zwaars te bevestigen en des te zorgvuldiger de bevestigingsplug gekozen dient te worden.Er zijn twee criteria die de keuze van de plug bepalen:

  • Is het materiaal hard of zacht?
  • Is het bouwelement hol of vol?

Voorbeelden van volle en holle, harde en zachte bouwmaterialen:

    • massief (volmateriaal), hard:    beton, natuursteen, baksteen  (béton, pierres, brique)
    • massief (volmateriaal), zacht:   gasbeton, gipsblokken  (béton cellulaire, carreaux de plâtre)
  • hol, hard:                                 holle blokstenen* (briques creuses, parpaings creux)
  • hol, zacht:                                gipskarton, ook met piepschuim-isolatie
  •                                                           (plaque de plâtre sans ou avec isolant en polystyrène)

 * bij harde holle materialen de boor niet op klopstand zetten! Gewoon boren.

Op de verpakking van iedere plug zijn de toepassing (hard/zacht, vol/hol), juiste boordiameter, de te gebruiken schroeven (met metrische of hout-/spaanplaat-schroefdraad) en soms ook de belastbaarheid aangegeven. Voor zwaardere lasten moet men natuurlijk grotere d.w.z. langere en/of dikkere pluggen gebruiken. En natuurlijk gebruikt men voor iedere plug nooit een andere dan de voorgeschreven schroef!

2. Ophangingen aan wanden van harde volle materialen
De pluggen voor de harde en volle materialen zijn eigenlijk geen probleem.

Foto

afb. 1 diverse pluggen -> several models of wall anchors & plugs
Hier kan men de gewone plasticpluggen met of zonder kraag van de bekende merken zoals Fischer, Toggler en Upat gebruiken, zie de pluggen 1 – 3 op afb.1. Hiervan bestaan een aantal afmetingen. De meest gebruikte diameters zijn 6 en 8mm. 5mm gebruikt men alleen voor zeer kleine of zeer lichte voorwerpen. 10mm pluggen daarentegen zijn bijv. aan te bevelen voor zwaar belaste keukenhangkasten.
Meer modellen van pluggen zijn hier te vinden (en hier nog meer voor gipsplaten).


afb. 2 Plug met kraag
Werkwijze bij een standaardplug (1, 2 en 3 op afb.3):.

Foto

afb. 3 Standaardpluggen voor massieve wanden, hier Fischer SX 5×25, SX6x30 en SX 8×40

Foto

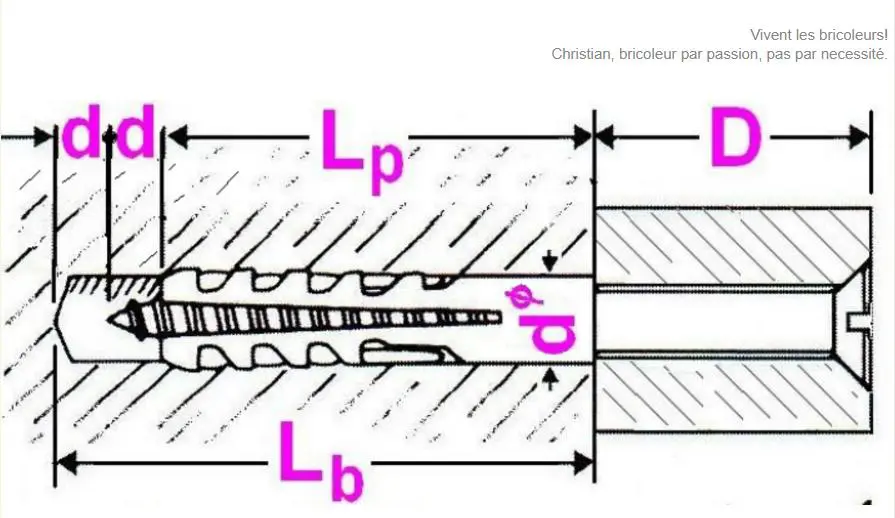

afb. 4 Correcte diepte van het boorgat -> correct depth of the hole for a wall plug
  • Men boort het gat met een boor die precies dezelfde diameter heeft als de plug; hier is geen tolerantietoegestaan.
  • De diepte van het boorgat Lbmoet minimaal  gelijk zijn aan de pluglengte Lp plus anderhalf- of tweemaal de plug-diameter d.
  • Vóór het plaatsen van de plug moet het boorstof verwijderd worden (stofzuiger, of met een rietje blazen – hierbij ogen dicht!).
  • Op de verpakking van de pluggen staat voor welke schroefdiameters ds de plug geschikt is.
  • Voor de schroeflengte Lsgeldt:
    De schroef moet tenminste 1x de schroefdiameter ds uit de plug steken; normaal dus
    Ls =  Lp + D + ds  ,

    enige tolerantie is toegestaan.
Deze regels moet men aanhouden als men een ophanging met maximale draagkracht nodig heeft.
Voor lichtere ophangingen kan men desnoods hiervan afwijken.

Voorbeeld:

Voor een 30mm lange 6mm-plug (typeaanduiding bijv. S6 x 30) boort men 6mmø en 39 à 42mm diep. Als men een voorwerp van D=15mm dikte hieraan wil bevestigen gebruikt men een schroef van (theoretisch) 30+15+6=51mm; dit wordt dan een schroef van 4,5×50, dus 4,5mm diameter en 50mm lang. Voor de 6 x 30-plug zijn namelijk schroeven met 4 à 5mmø voorgeschreven, staat allemaal op de verpakking.
Dikte en lengte van de schroef is bij normale toepassingen niet zo kritiek; maar als men de maximale belastbaarheid wil bereiken dan is het toch goed de dikste toegelaten schroefdiameter en de juiste lengte te gebruiken.Voor het verwijderen van deze pluggen zie punt 7.Voor hoog belaste bevestigingen in harde bouwmaterialen (baksteen, hoogwaardig beton, harde natuursteen) gebruikt men keilbouten die in diameters van 10 tot 20mm bestaan, met metrische bouten van M5 tot M12, zie afb.5a. Een variant hierop zijn de snelbouwankers, afb. 5b. Franse naam: goujon à expansion.

Foto

afb.  5a Keilbout -> heavy duty wall anchor (expansion bolt)

Foto

afb.  5b Snelbouwanker, goujon à expansion
Zoveel over bevestigingen op massieve wanden; maar nu de holle wanden.

3. Harde holle wanden

Voor harde holle materialen dient men een plug te gebruiken die in de holle ruimte een groot draagvlak creëert. Dit zijn kantelpluggen of diverse types die bij het aantrekken een dikke knoop vormen, bijv. no. 4 of 5 in afbeelding 1. Zie ook afb. 6.

Foto

afb.  6 Plasticplug voor holle wanden

Foto

afb. 7 Cheville pour beton cellulaire

4. Beton cellulaire (‘gasbeton’)

Voor gasbeton (beton cellulaire) en ander zacht volmateriaal bestaan plastic inslagpluggen met schroefvormige vinnen, zie no. 10 in afbeelding 1, en afb.7. Voorboren met de juiste diameter is vereist. Hiervoor gebruikt men het beste een oude hout-spiraalboor, en beslist de klopstand van de boormachine uitschakelen! Voor de bevestiging van zeer lichte voorwerpen op beton cellulaire kunnen ook gewone plasticpluggen gebruikt worden (afb. 1, no. 1-3).5. Die moeilijke wanden van gipskarton
Gipskartonnen platen (placoplâtre) zijn een verhaal apart, en zij zijn door menigeen verfoeid die niet de hierop aange-paste pluggen gebruikt heeft. Ten onrechte, men dient alleen de juiste voor deze platen ontwikkelde bevestigingstechniek te kiezen. Daarom volgen hier specifieke adviezen voor bevestigingen op voorzet- of tussenwanden van gipsplaat.

Lichte voorwerpen kunnen aan gipskartonplaten met behulp van inschroef-pluggen volgens afbeelding 8, zogenaamde wokkels, opgehangen worden. Deze bestaan van kunststof (minder aan te bevelen) en van metaal (Zamack). Voorboren met de kerndiameter van de plug is aan te bevelen als het op de precieze plaatsing van het te bevestigen voorwerp aankomt, maar normaal kan het ook zonder.

Maar bij zwaardere voorwerpen werkt in gipskartonnen platen niets beter dan metalen expansie-pluggen (alligatorpluggen, chevilles métalliques à expansion) welke zich aan de achterzijde openspreiden en vastspannen. Zie afbeelding 10, no.7 en 8. No.7 is een expansieplug zoals die uit de verpakking komt, no.8 toont dezelfde plug ‘geëxpandeerd’.

Foto

afb. 8 ‘Wokkel’

Foto

afb. 9 Pluggenzettang, met gezette plug. De diepteberenzer is hier uitgeklapt omdat die in dit geval niet nodig was -> hollow wall anchor setting tool. The depth limiter (left), not needed in this application, is swung out

Foto

afb. 10 hollewandplug (7), dito gezet (8), en (9) een schroefoog voor hollewandplug

De werkwijze voor deze pluggen is:
Een gat in de gipsplaat voorboren met de diameter van de plug. Ik neem hiervoor een versleten houtboor. Dan de plug inzetten en  met een speciale zettang expanderen (zetten). Franse naam: pince pour chevilles à expansion. Wie veel gips-voorzetwanden in zijn huis heeft, al dan niet van piepschuim-isolatie voorzien, doet goed eraan meteen een professionele zettang voor deze pluggen aan te schaffen, zie afb.9.
Aan die twee of drie tientjes die zo’n ding kost heeft men steeds weer plezier. Wel erop letten dat voor de diverse plaatdiktes (9.5, 12.5 of 16mm) aangepaste pluggen bestaan en de tangen soms ook hierop afstelbaar zijn.
Voor deze pluggen bestaat een grote keuze aan bijpassende haken, ogen, duimen etc. met metrische schroefdraad (M3, M4 en M5, zie op afb.10 bij no.9 een schroefoog). De pluggen bestaan, afhankelijk van de  belasting, in 6, 8 en 10mm diameter. Deze pluggen laten, mits goed op de gipsplaat aangebracht, ook relatief zware belastingen toe, niet alleen een schilderij, een spiegel of een plank. Op de website van een gipsplatenfabrikant heb ik gevonden:

  • Een schilderijhaak met één spijker draagt  tot 15kg,
  • een hollewandplug draagt een last tot 50kg, mits deze volgens DIN 4103 aangebracht is,
  • een plafondplug kan volgens hen 22 kg dragen.

Het maakt voor het ophangen overigens niet uit of de gipsplaat aan de achterkant van een opgelijmde (schuim-) isolatielaag voorzien is of niet. Over het verwijderen van deze pluggen zie punt 8.


Zwaardere voorwerpen zoals keuken-hangkasten, CV-radiatoren of een tv-beugel of -plateau kunnen niet aan de gipsplaat zelf opgehangen worden maar alleen aan de onderconstructie ervan, dus het houten of metalen geraamte (ossature) of de erachter liggende dragende muur. Wie precies weet waar de profielen liggen waarop de gipsplaten gemonteerd zijn kan de ophanging door de gipsplaten heen met houtschroeven (bij metalen constructies met parkerschroeven) op deze profielen schroeven – tenminste als gewicht en afmetingen van de te monteren voorwerpen dat toelaten. De verticale profielen liggen normaal op een onderlinge hart-op-hart-afstand van 60cm: onder iedere naad van de 120cm-platen één en één ertussen. Men kan ook bij het opzetten van de onderconstructie reeds met de te bevestigen voorwerpen rekening houden. Men plaatst dan een extra profiel of een zware multiplex plaat tussen of achter de staanders van de onderconstructie vóór men de gipsplaten monteert, zie afb.11. Men schroeft de bevestigingen dan zonder pluggen met houtdraadschroeven van de nodige lengte door de gipsplaat heen op deze houten plank (vaak achterhout genoemd).

Foto

afb. 11 Achterhout -> multiplex placed for heavy loads

​Als de dragende muur achter de gipsplaat uit volmateriaal bestaat, bijv. natuursteen, bakstenen of beton, kan men door de gipsplaat heen met speciale extra lange keilbouten (zogenaamde snelbouwankers, afb.5b) werken die in de muur gezet worden en die ook de tussenruimte tussen muur en gipsplaat overbruggen. Om bij het vastschroeven van de te bevestigen voorwerpen dan geen krachten op de gipsplaat te krijgen (en deze in te drukken) schuif ik over dit soort ankers ‘opvulpijpjes’  die de spouw overbruggen; dit kan een plastic rioolpijp of een stalen/koperen buis zijn.​ Zie (4) in afb.12.


afb. 12 Snelbouwanker met opvulpijp. (1) = draagkrachtige muur, (2) = snelbouwanker, (3) = luchtspouw of isolatie, (4) = opvulpijp, (5) = gipsplaat, (6) = zware last

​De ophanging van radiatoren kan in dit geval ook met speciale buisvormige inslagsteunen gebeuren, zie afb.13.


afb.  13 Radiatorsteun -> special radiator plug

Als de dragende muur achter de gipsplaat niet massief is, wordt het moeilijker. De grijze, holle betonblokken (blocs agglomerés, les parpaings) zijn dermate broos dat een betrouwbare bevestiging van zware voorwerpen moeilijk is. In dit geval moet men met lange bouten of draadeinden (des tiges filetées) door de muur gaan en achter de muur een contra-plaat zetten, die groot genoeg is om de kracht op een redelijk oppervalk te verdelen. Deze plaat ligt dan in de luchtspleet tussen muur en de gipsplaat van de andere kant, maar kan bij een niet bekleedde muur ook iets verzonken en afgesmeerd worden. Afbeelding 14 laat een bevestiging met twee carrosserieschijven als ‘contraplaat’ zien.
​Wie bij het opzetten van de muur al weet waar de zware lasten komen te hangen kan op deze plaatsen ook volle stenen gebruiken of een paar holle blokken met beton opvullen.

Foto

afb.  14 contraplaat: een grote en een extra grote schijf

6. Chemische ankers, les fixations chimiques
Als geen enkele plug toe te passen is kan men een chemische verankering gebruiken.
Hiervoor wordt een twee -componenten-hars gebruikt, en meestal een zeefplug (un tamis).   Zie deze video.

7.  Handige tips voor de omgang met pluggen, tout venant:

  • Het boorgat vóór het plaatsen van de plug steeds stofvrij maken (stofzuiger, of met rietje blazen, hierbij natuurlijk ogen dicht).
  • Als men de grootst mogelijke schroef in de plug plaatst bereikt men de hoogst mogelijke draagkracht.
  • Als u het te bevestigen voorwerp strak tegen de muur schroeft dan neemt de wrijving tussen dit voorwerp en de muur een groot deel van de krachten op.
  • Bij tegelwanden gebruikt men juist niet de grootste schroefdiameter, want daardoor zou de tegel kunnen barsten.
  • Uittrekken van plasticpluggen (no.1 – 3 in afb.1): een spaanplaatschroef half erin schroeven en dan trekken, hefboomwerking van de nijptang gebruiken, of een spijkertrekker (mini-koevoet) gebruiken. Desnoods de schroefdikte variëren. Soms lukt het ook met een half erin geschroefd schroefoog.
  • Als een schroef in een plug niet ‘pakken’ wil omdat de plug uitgelubberd is of de gekozen schroef te klein is kan men een kleinere plug in de plug slaan of de plug met lucifers, tandenstokers of satéstokjes opvullen. Natuurlijk is dit soort improvisatiewerk minder draagkrachtig dan de juiste combinatie van plug en schroef!
  • Als het gat voor de plug iets te groot is en de plug daardoor meedraait (maar net te klein voor een dikkere plug) kan men proberen de plug met een reepje schuurpapier te omwikkelen (schuurkant naar buiten).
  • In een uitgebroken gat kan men de plug met gips vastzetten; men vult het boorgat met gips, drukt de plug hierin en laat het geheel uitharden (snelgips hardt in minder dan een uur uit, normaalgips zou ik zeker 10 of 20 uur uit laten harden). Soms kan men de plug ook met epoxy- of polystyreenlijm inlijmen.
  • Als alles niet helpt het zo doen als onze grootvaders het deden: het gat groot maken en een omgekeerd tapse houtblok erin cementeren of gipsen, zie afb.15.

Foto

afb.  15 Omgekeerd tapse plug. 1 = (bak)steen of beton, 2 = houten plug, 3 = cement -> ‘inversely tapered’ plug. 1 = stone or brick, 2 = wooden plug, 3 = cement

8.  Nog vier opmerkingen over pluggen in gipswanden:

  • Bij het ophangen van zware voorwerpen (radiatoren, keukenkasten, TV-console) aan de onderconstructie van gipsplaatwanden moet men wél steeds eraan denken dat de bovenkant van het opgehangen voorwerp trekkrachten uitoefent en de onderste drukkrachten (de onderkant van de TV-console kan dus een ‘naakte’, dus niet versterkte, gipsplaat indrukken!).
  • Wat voor wanden van gipsplaat geldt is in principe ook voor gipsplaatplafonds van toepassing – maar deze dragen met een gelijke plug hooguit de helft van een vergelijkbare wandplaat. Dus de ophanging voor een zware lamp tenminste aan de dragende profielen schroeven, voor een kroonluchter maak ik liever een ophanging aan een van de plafondbalken! Zie hierover het hoofdstuk 08.3.2 over gipsplatenplafonds.
  • Het verwijderen van expansiepluggen.
    Onlangs moest ik een rekje verplaatsen dat ik aan een gipsplaatwand geschroefd had, en wel met de pluggen no. 7 en 8 uit afb.1. Het plaatsen van de nieuwe pluggen met de pluggenzettang was geen probleem, maar de oude pluggen moesten ook verwijderd worden, want die waren nu lelijk in het zicht.
    Nu kan men een metalen expansieplug niet zonder meer uit een gipsplaat trekken – dat is juist de bedoeling! Maar het lukte de bovenste kraag met een schroevendraaier iets omhoog te buigen, dan met een nijptang te pakken en eraf te trekken zonder daarbij de gipsplaat erg te beschadigen. De rest van de plug, nu beroofd van zijn ‘kraag’, kon ik naar achter duwen zodat die achter de plaat viel (waar isolatie achter de plaat zit zou die in de isolatie blijven steken). Dan heb ik het gat met het vulmiddel ‘Renoband’ van Knauf dichtgemaakt en geschuurd. Een beetje muurverf eroverheen – toen mijn vrouw van de markt terugkwam kon zij niet eens meer zien waar de pluggen oorspronkelijk hadden gezeten. In een ander geval heb ik in een plug met M4-schroefdraad eerst een beetje met een verzinkboor geboord. Ook hierbij liet de ‘kraag’ van de rest van de plug los; die viel naar achter, en het voorplaatje kon ik zo weghalen.
  • Kleine fouten, grote gevolgen
    Mijn vrouw vroeg mij, toen ik net met iets anders bezig was, om drie kleine spijkers. Ik gaf haar uit mijn timmerdoos het pakje met spijkers 1,2 x 30 of iets in die trant. Verder niet meer aan gedacht.
    Van de week wilde mijn vrouw nieuwe schilderijen aan de muur hangen, of de hangende anders rangschikken, omdat ze de meubels verplaatst had (een van de lievelingsbezigheden van veel vrouwen). Hierbij ontdekte zij dat de spijkers die zij uit de gipsplaten trok behoorlijk verroest waren. Na rond zes maanden! En ook in de gipsplaten zelf zaten roestvlekken.
    Had ik toen geweten dat zij de spijkers in gipsplaten wilde gebruiken had ik haar RVS of messing spijkers gegeven. Het restvocht in gipsplaten is blijkbaar bijzonder agressief, of de spleet tussen spijker en plaatmateriaal trekt vocht bijzonder sterk aan.

Foto

afb.  16 Lichte bevestigingen op gipsplaat -> low-weight fixtures on drywall
Conclusie: gaten uitboren, met voeggips dichtzetten, en nu alles ophangen met corrosievaste spijkers. Dat kunnen spijkers van roestvrij staal zijn (testen met een magneet, neem bijv. die van het memoryboard in de keuken) of van messing (geelkoper). Er blijken ook spe-ciale spijkers van harde kunststof te bestaan, speciaal voor placoplâtre; en de schroeven waarmee de placo-plâtres op de ossature gezet worden hebben ook een zwarte roestwerende laag – ik weet er niet de samen-stelling van.
De spijkers die bij schilderijhaken meegeleverd worden zijn naar mijn ervaring overigens steeds roestvrij, en de vorm van de haken dwingt je de spijkers schuin in te slaan – zo dragen zij het best.

9.  Inslagpluggen (chevilles à frapper)

Dit soort pluggen (afb. 17) wordt vaak gebruikt om kozijnen van ramen (soms ook deuren) in muren vast te zetten.
Deze pluggen moet u zo plaatsen:
U boort eerst in het kozijn een gat dat precies dezelfde diameter heeft als de plug. U verzinkt het boorgat. Dan boort u met een steenboor met dezelfde diameter het gat in de daarachter liggende muur (boorhamer gebruiken). Om op de juiste diepte te boren (lengte van de plug plus een keer de plugdiameter) plak ik op de boor een ‘vaantje’ van schildersplakband, dit is bij draaiende boor beter te zien dan een merk van krijt of viltstift.
Dan zijn de stappen zoals die op afb.18 te zien zijn:

Foto

afb. 17 Cheville à frapper, de inslagplug

Foto

afb. 18  Zo plaats ik een cheville à frapper

(1)  gat op de juiste diepte boren (zoals boven reeds beschreven, zie het dieptevaantje op de boor)

(2) gat uitblazen (rietje, ogen dicht) of met de stofzuiger schoonmaken.

(3) plug met behoorlijk teruggedraaide schroef met de hand inzetten (of eerst de plug zonder schroef  inzetten, kan vaak zonder slaan, en dan de schroef inzetten). Schroef aandraaien tot deze ‘pakt’.
(4) zachtjes inslaan tot er een weerstand voelbaar is (wil zeggen tot de plug begint uit te zetten).

(5) het laatste stukje inschroeven.

Zo lukt het bij mij steeds, ik heb reeds een aantal kozijnen op deze manier ingezet.


Opmerking bij stap 3:
  Het is volgens mijn ervaring belangrijk de bout eerst een behoorlijk stuk terug te draaien, liefst zo ver dat u de plug met de hand in het gat kunt duwen. Dus, niet te veel slaan, hoewel de plug inslag-plug heet – vooral goed schroeven!
Verder: op afb.18 is een plug met opliggende kraag te zien, maar ik gebruik liever die met verzonken kraag zoals op afb.17.

10.  Literatuur, websites

Ik heb hier een goed overzicht over pluggen en hun toepassing gevonden.
Deze vakhandel geeft op zijn website een goed overzicht over alle gebruikelijke types pluggen en keilbouten.
In een bouwmarkt heb ik ooit bij de kassa een folder van Fischer Bevestigingssystemen gevonden, getiteld
Het bouwmateriaal en zijn plug.
In het Virtuele Huis van Fischer kunt u de passende plug voor de meest gebruikelijke toepassingen vinden.





© Christian von Klösterlein
